correction

Der correction Service korrigiert Messdaten durch Resampling, Interpolation von Messfehlern oder Novalues, Offsetkorrektur und kann meherere Messdateien konkatenieren.

Laufzeitumgebung

Der correction Service muss Zugriff auf zwei Komponenten haben:

  • RabbitMQ Message Broker zum Empfangen der Korrekturanfragen und Ablegen der Ergebnisse und Logs.
  • MinIO Object Storage, der Messdaten zur Verfügung stellt, falls diese zu groß sind, um sie direkt in der Korrekturanfrage zu senden.

Der correction Service verwendet die folgenden RabbitMQ-Exchanges:

  • Measurement.Correction für Berechnungsanfragen und Antworten
    • Anfragen werden über den entsprechenden Routing Key empfangen und in der Queue Measurement.Correction.RequestQueue gehalten
    • Antworten auf die Berechnungsanfragen werden in der Queue Measurement.Correction.ResponseQueue gehalten
  • Measurement.Correction.Logs zur Speicherung von Logs in der Queue Measurement.Correction.Logs.Queue
  • Measurement.Correction.DeadLetter zur Speicherung von Nachrichten, die nicht verarbeitet werden können, in der Queue Measurement.Correction.DeadLetter.Queue
  • Measurement.Correction.Canceled zur Speicherung von fehlerhaften Berechnungsanfragen in der Queue Measurement.Correction.Canceled.Queue

Konfiguration

Umgebungsvariable Beschreibung Typ Werte
RABBITMQ_HOST* Der Host, unter dem der RabbitMQ Message Broker erreichbar ist. string
RABBITMQ_PORT Der Port, unter dem der RabbitMQ Message Broker erreichbar ist. int 64-65535 (default: 5672)
RABBITMQ_USER* Der RabbitMQ-Benutzer, den der correction Service zur Athentifizierung verwendet. string
RABBITMQ_PASSWORD* Das Passwort des konfigurierten RabbitMQ-Benutzers. string
RABBITMQ_VIRTUALHOST* Der verwendete Virtualhost des RabbitMQ-Servers. string
RABBITMQ_EXCHANGE_NAME Der RabbitMQ-Exchange, auf dem die Berechnungsanfragen und -ergebnisse abgelegt werden. string default: Measurement.Correction
MINIO_HOST* Name bzw. Adresse des Hosts, unter dem der MinIO-Server erreichbar ist. string
MINIO_PORT* TCP-Port, unter dem der MinIO-Server erreichbar ist. int 64-65535
MINIO_BUCKET* Name des MinIO-Buckets, der zum Laden der Messdaten verwendet werden soll. string
MINIO_USER* Nutzername, den der Service zur Authentifizierung mit MinIO verwenden soll. string mind. 8 Zeichen
MINIO_PASSWORD* Passwort des konfigurierten MinIO-Nutzers. string mind. 8 Zeichen
MINIO_TLS* Gibt an, ob TLS bzw. HTTPS für eine verschlüsselte Kommunikation verwendet werden soll. boolean
MINIO_SSL_CERT_FILE Pfad zu einer Datei, die die verwendete Kette an SSL-Zertifikaten enthält (mit der u.a. das Server-Zertifikat signiert wurde). Ist keine solche Datei angegeben, wird das Client-Zertifikat bei Anfragen nicht überprüft. string
RABBITMQ_DEAD_LETTER_EXCHANGE Der RabbitMQ-Exchange, an den durch einen Timeout oder sonstige Fehler nicht bearbeitete Nachrichten weitergeleitet werden. string default: Measurement.Correction.DeadLetter

API

Allgemeines Anfrage- und Antwortformat

Anfragen an den correction Service enthalten die folgenden Felder:

  • request_minio_bucket: Optionale Angabe des MinIO-Buckets, aus dem die Messdaten geladen werden sollen (muss nur angegeben werden, falls der Messdaten-Bucket nicht der konfigurierte ist).
  • result_data_provider_type: minio, falls die Berechnungsergebnisse in MinIO gespeichert werden sollen, sonst explicit oder den Parameter weglassen.
  • result_minio_bucket: Der MinIO-Bucket, in dem Berechnungsergebnisse gespeichert werden sollen.
  • Guid: Eine optionale GUID, die von der Anfrage in die Antwort übernommen wird.

Die einzelnen Endpunkte benötigen weitere korrekturspezifische Konfigurationsparameter.

Die Antwort des correction Service ist wie folgt aufgebaut:

  • channel_name: Name des korrigierten Kanals
  • data_provider: Die korrigierten bzw. konkatenierten Messdaten als Data Provider mit einem zusätzlichen history-Eintrag für die durchgeführte Korrektur.
  • service_version: Version des correction Containers, der die Anfrage bearbeitet hat.
  • Guid: Optionale aus der Anfrage übernommene GUID.
{
    "channel_name": "test_channel",
    "data_provider": { ... },
    "service_version": "1.2.3",
    "Guid": "f901f9e9-e205-45aa-831c-46e6761fcf8e" | null
}

Resampling

  • Routing Key: Resampling
  • history-Typ: resampling
  • Parameter:
    • channel_name*: Name des zu resampelnden Kanals
    • data_provider*: Data Provider, der den zu resampelnden Messkanal bereitstellt
    • target_sample_rate*: Sample Rate, in die der Kanal transformiert werden soll
    • method: Zu verwendende Resampling-Methode (Default=fourier)
      • fourier: Überführt das Signal durch FFT und IFFT in die angegebene Sample Rate. Die FFT erhält so weit wie möglich den Frequenzgehalt des Signals, kann jedoch zu geringfügigen Phasenverschiebungen und Ringing-Effekten (insb. bei abrupten Peaks) führen.
      • nearest_neighbour: Wählt als Wert im neuen Signal den zeitlich nächsten Wert im alten Signal aus. Einfaches und schnelles Vorgehen, dafür ungenau und produziert beim Upsampling ein stufenförmiges Signal.
      • monalysis: Erzeugt einen Stützkanal in der Ziel-Abtastrate. Erhält beim Downsampling die Peaks des Originalsignals. Glättet beim Upsampling das Signal.
{
    "channel_name": "test_channel",
    "data_provider": { ... },
    "request_minio_bucket": "request_bucket" | null,
    "target_sample_rate": 1000,
    "method": "fourier" | "monalysis" | "nearest_neighbour" | null
    "result_data_provider_type": "explicit" | "minio" | null,
    "result_minio_bucket": "result_bucket" | null,
    "Guid": "f901f9e9-e205-45aa-831c-46e6761fcf8e" | null,
}

{
    "type": "resampling",
    "old_sample_rate": 500,
    "new_sample_rate": 1000,
    "method": "monalysis"
}

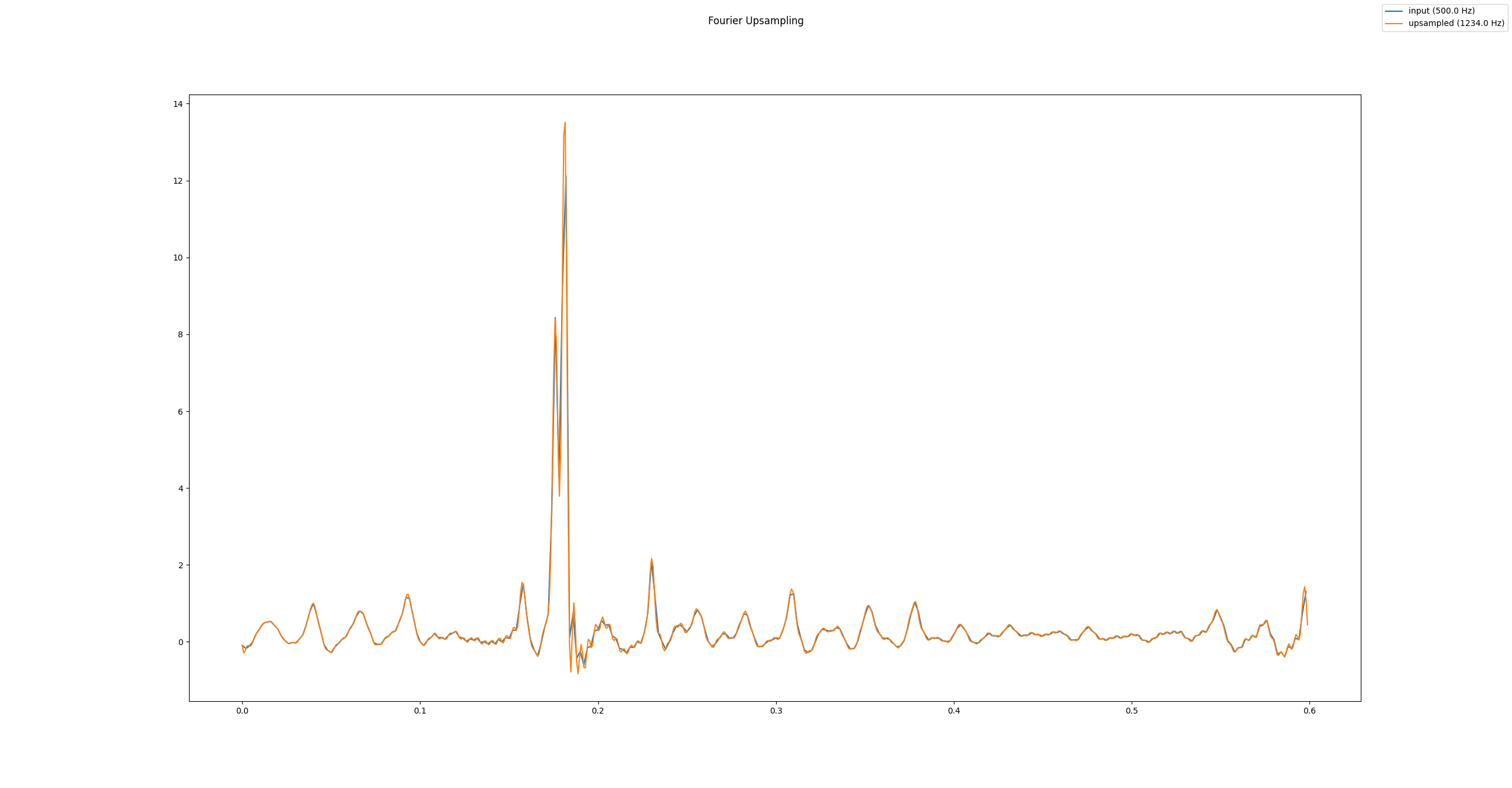

Fourier Upsampling

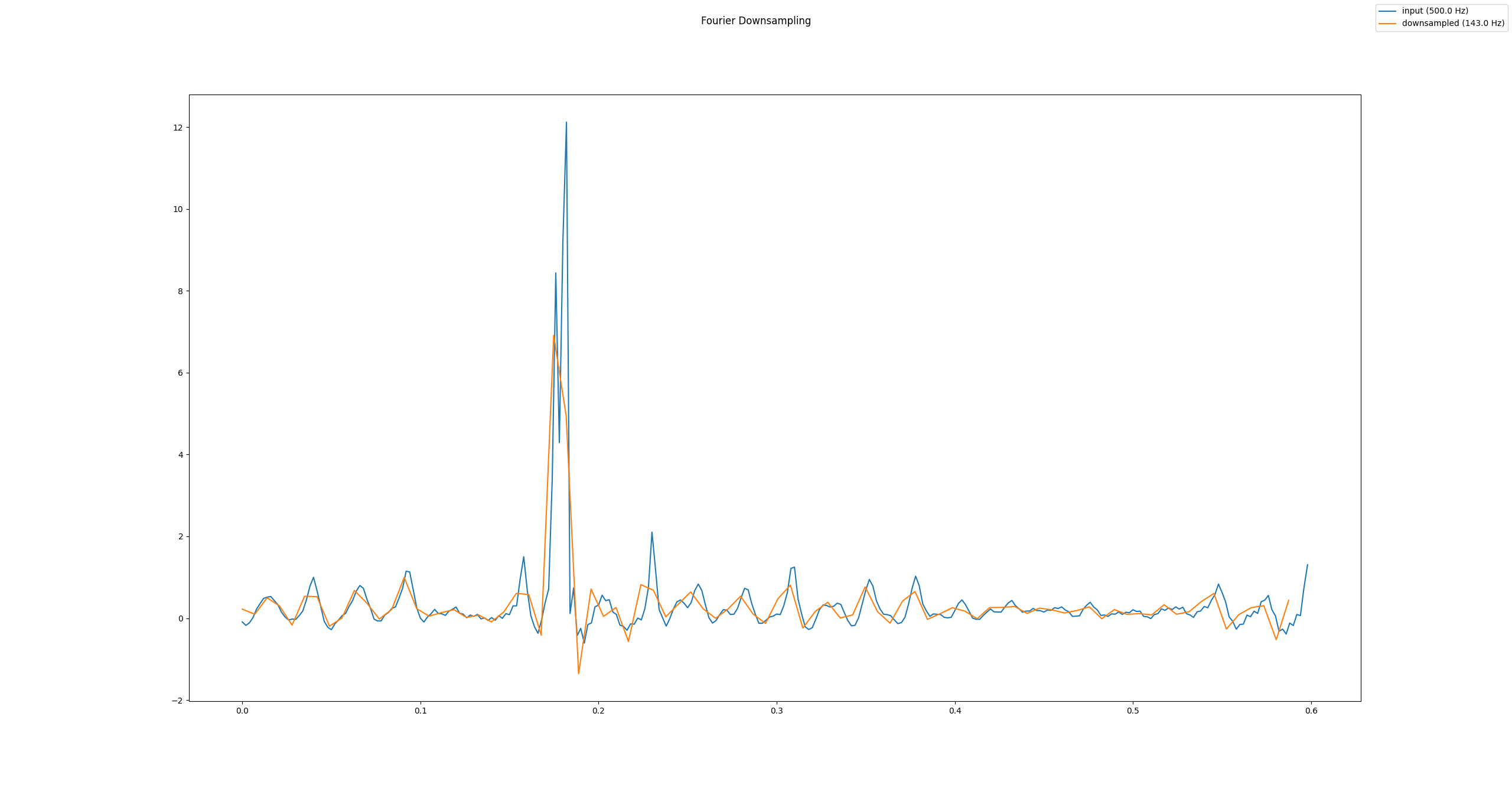

Fourier Downsampling

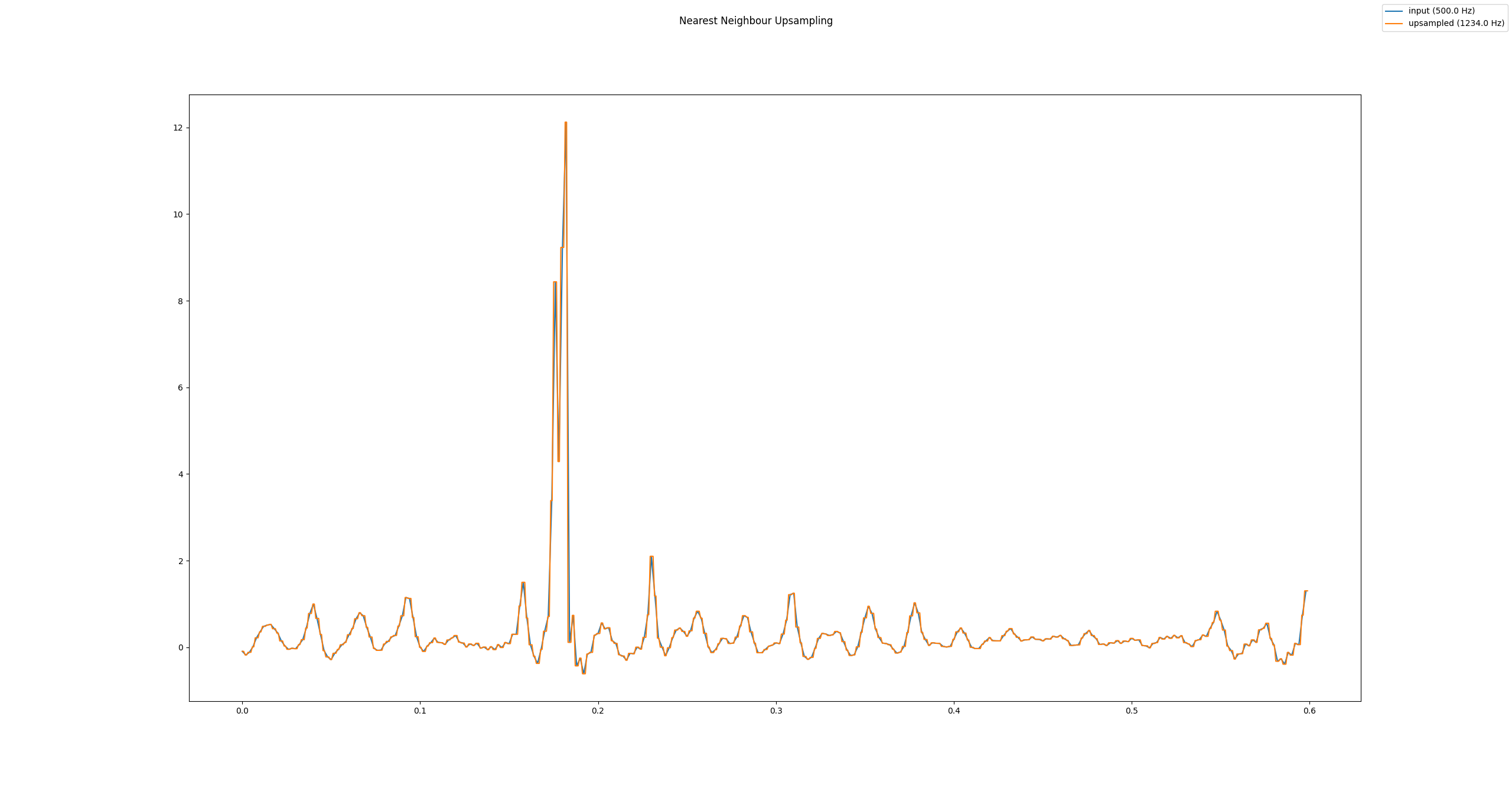

Nearest Neighbour Upsampling

Nearest Neighbour Downsampling

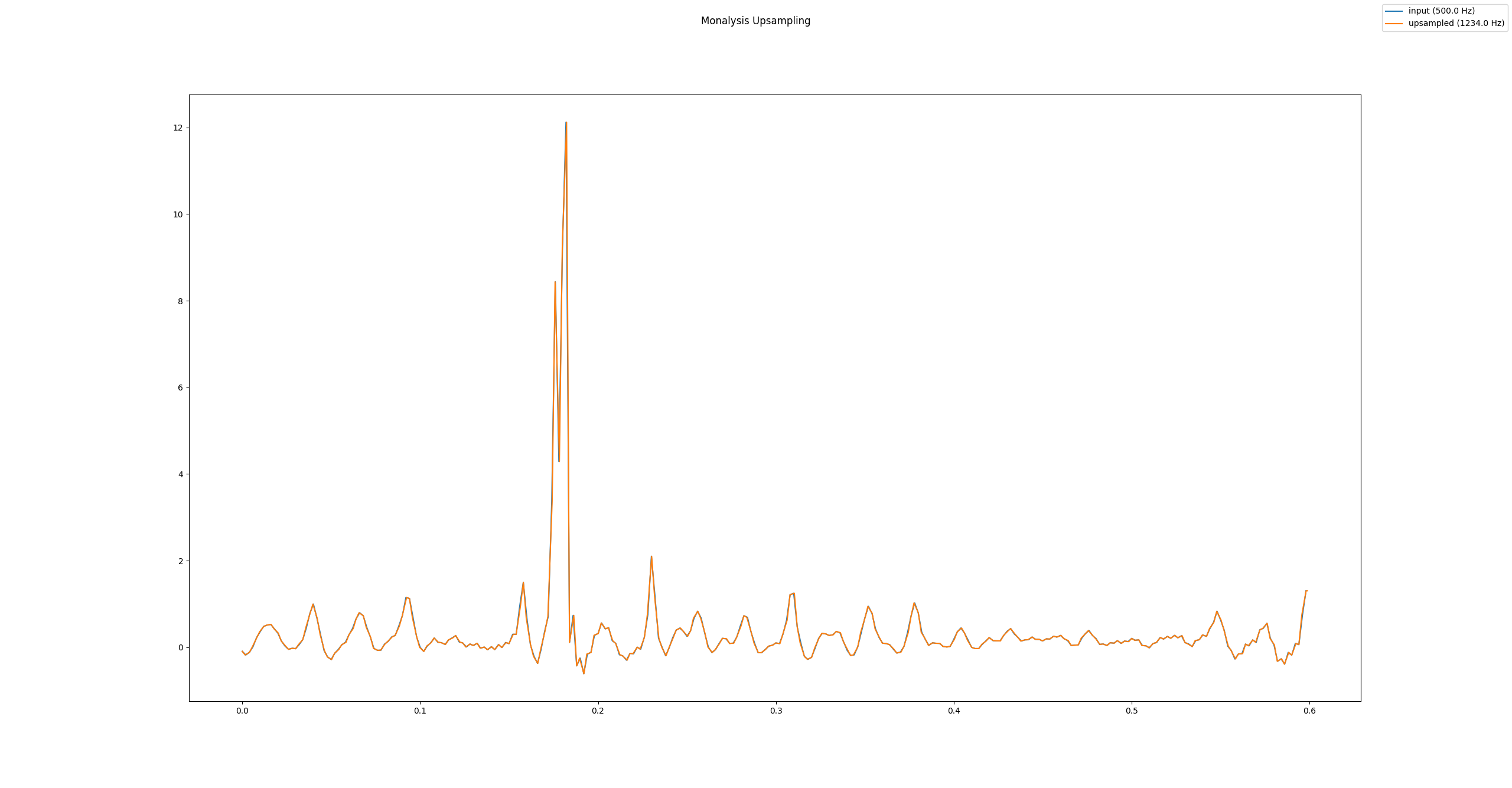

Monalysis Upsampling

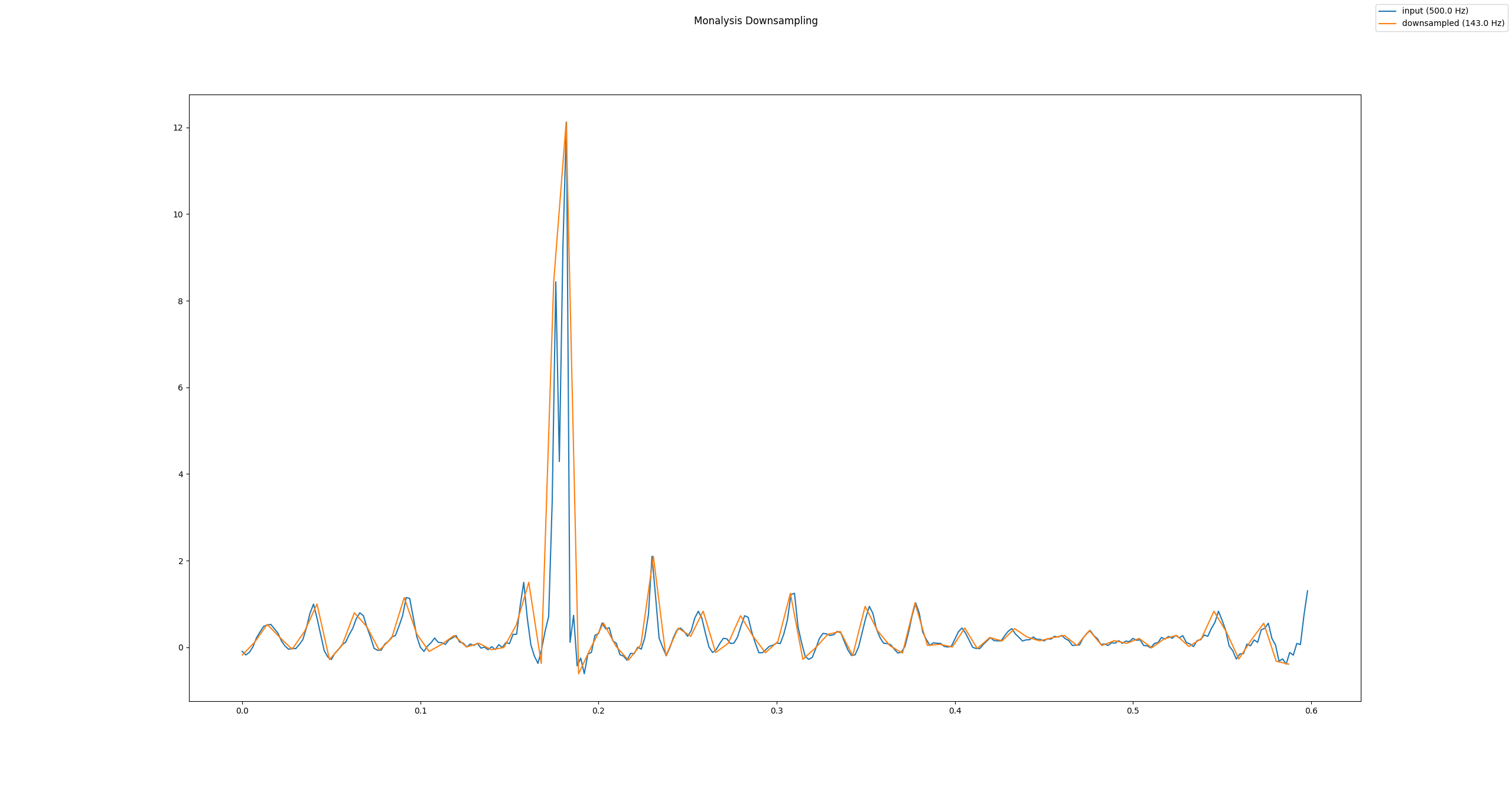

Monalysis Downsampling

Interpolation

  • Routing Key: Interpolation
  • history-Typ: interpolation
  • Interpoliert festgelegte Bereiche eines Messsignals nach der ausgewählten Methode, z.B. zur Entfernung von zuvor detektierten Peaks, Endanschlägen oder Messfehlern aus dem Signal
  • Parameter:
    • channel_name*: Name des zu interpolierenden Kanals
    • data_provider*: Data Provider, der den zu interpolierenden Messkanal bereitstellt
    • interpolation_ranges*: Array der zu interpolierenden Bereiche
    • method*: Interpolationsmethode (eine aus constant, cubic, linear, mean, tanh, quadratic)
    • value: konstanter Interpolationswert, nur notwendig bei Interpolationsmethode constant
{
    "channel_name": "test_channel",
    "data_provider": { ... },
    "interpolation_ranges": [
        {
            "start": 523,
            "end": 578
        },
        ...
    ],
    "method": "constant" | "cubic" | "linear" | "mean" | "tanh" | "quadratic",
    "value": 5 | null,
    "request_minio_bucket": "request_bucket" | null,
    "result_data_provider_type": "explicit" | "minio" | null,
    "result_minio_bucket": "result_bucket" | null,
    "Guid": "f901f9e9-e205-45aa-831c-46e6761fcf8e" | null
}

{
    "type": "interpolation",
    "method": "quadratic",
    "start": 500,
    "end": 520,
    "value": null
}

constant Interpolation

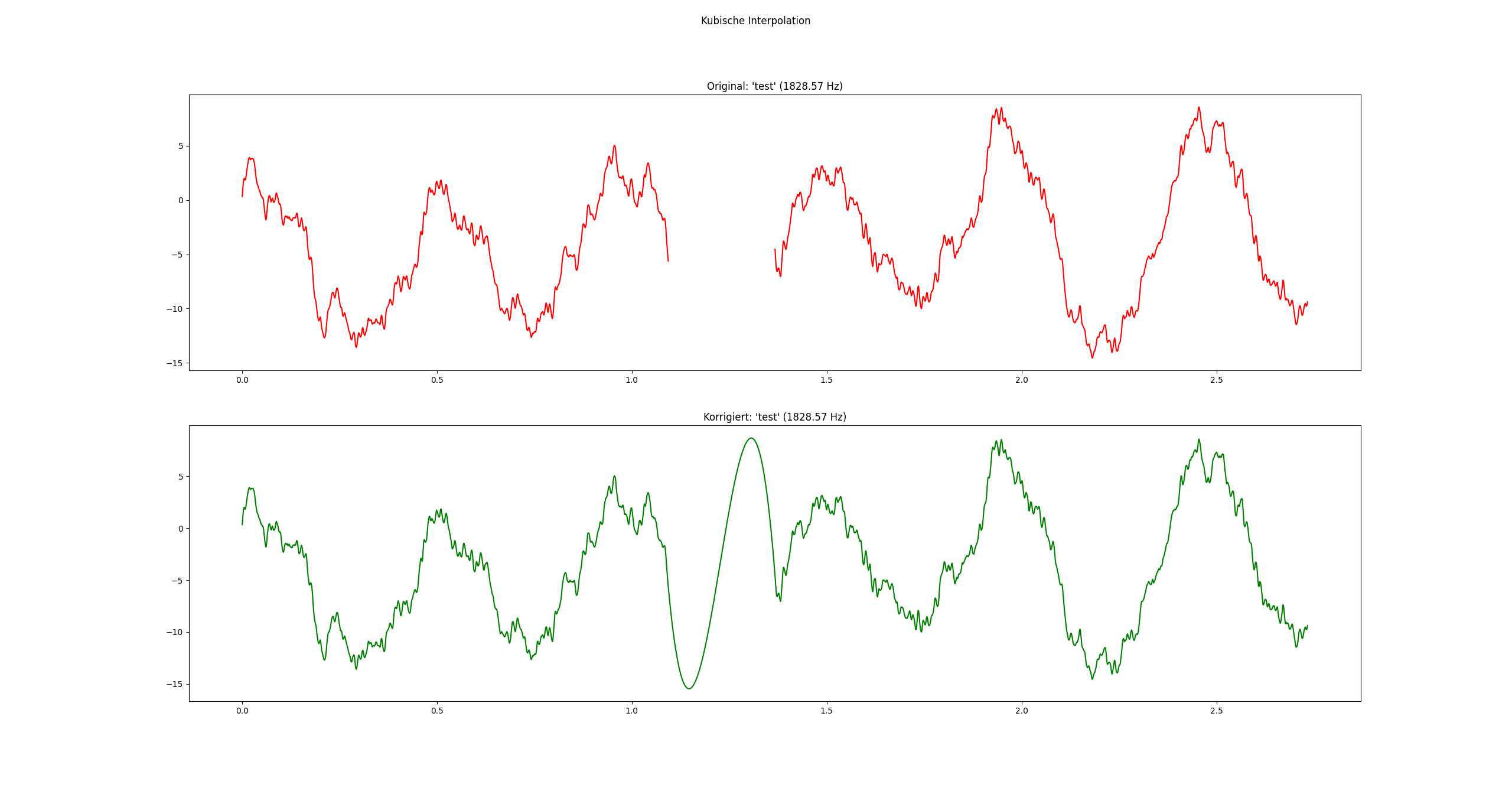

cubic Interpolation

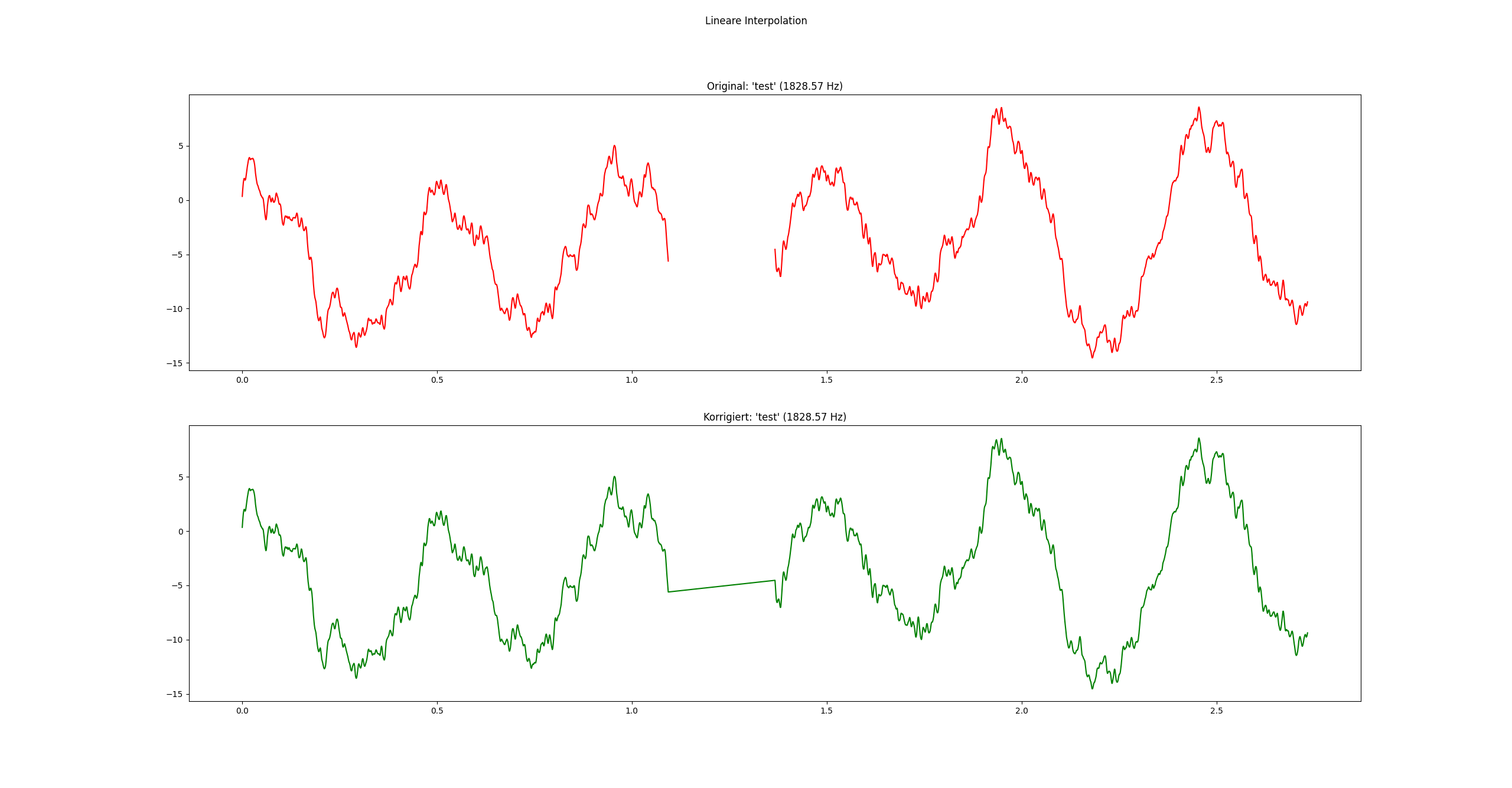

linear Interpolation

mean Interpolation

tanh Interpolation

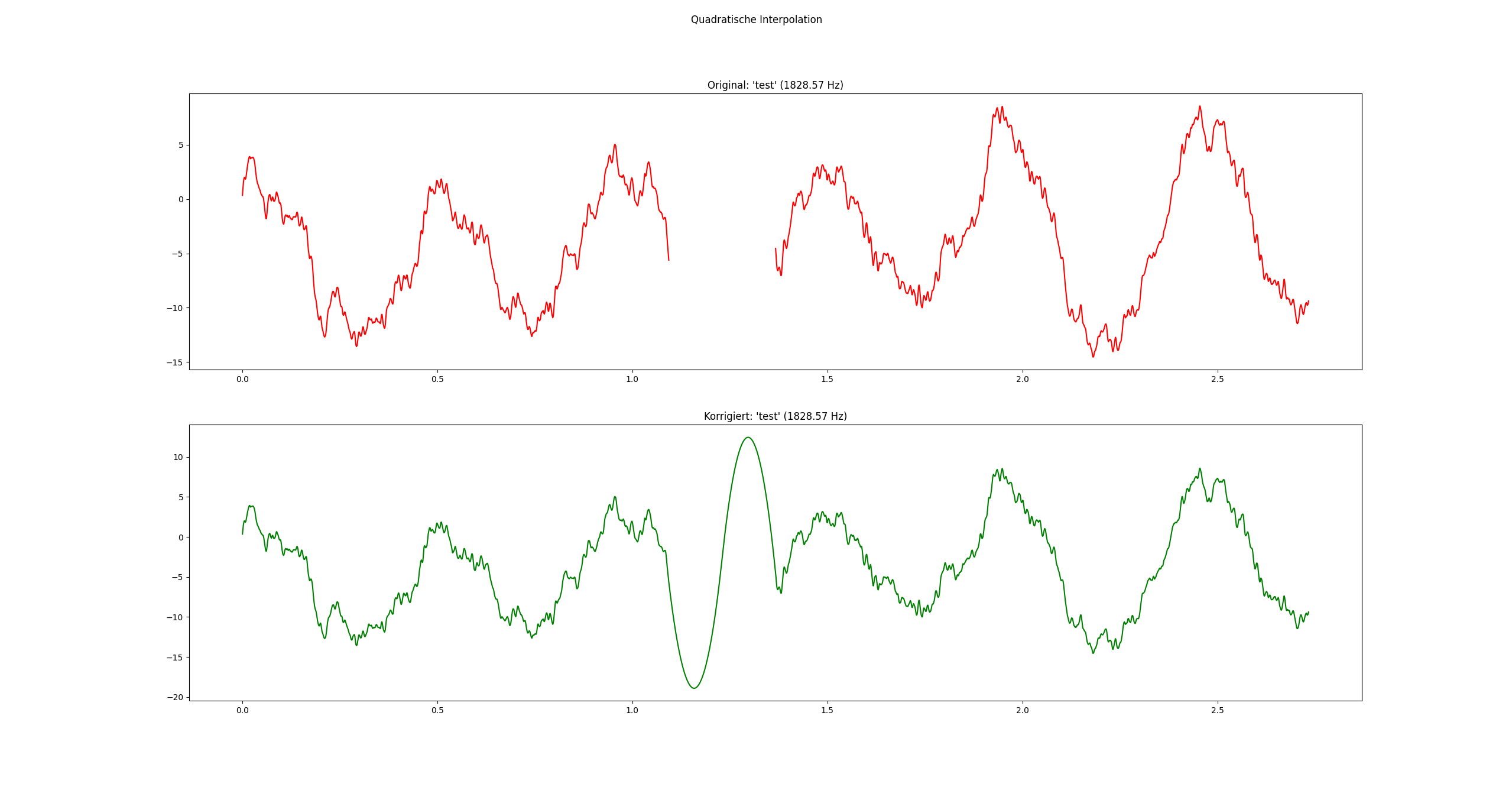

quadratic Interpolation

Konkatenation

  • Routing Key: Concatenation
  • history-Typ: concatenation
  • Konkateniert mehrere Messkanäle und interpoliert die Lücken zwischen den Signalen nach der ausgewählten Methode
  • Parameter:
    • channel_name*: Name des zu konkatenierenden Kanals
    • channels*: Array von Data Providern, die die zu konkatenierenden Messkanäle bereitstellen
    • gap_size*: Größe der zu interpolierenden Lücke zwischen den einzelnen Messkanälen (in Datenpunkten)
    • method*: Interpolationsmethode (eine aus constant, cubic, linear, mean, tanh, quadratic)
    • value: konstanter Interpolationswert, nur notwendig bei Interpolationsmethode constant
{
    "channel_name": "test_channel",
    "channels": [ { ... }, ... ],
    "gap_size": 10,
    "method": "constant" | "cubic" | "linear" | "mean" | "tanh" | "quadratic",
    "value": 5 | null,
    "request_minio_bucket": "request_bucket" | null,
    "result_data_provider_type": "explicit" | "minio" | null,
    "result_minio_bucket": "result_bucket" | null,
    "Guid": "f901f9e9-e205-45aa-831c-46e6761fcf8e" | null
}

{
    "type": "concatenation",
    "method": "quadratic",
    "joins": [
        {
            "start": 10,
            "end": 15
        },
        {
            "start": 100,
            "end": 140
        }
    ],
    "value": null
}

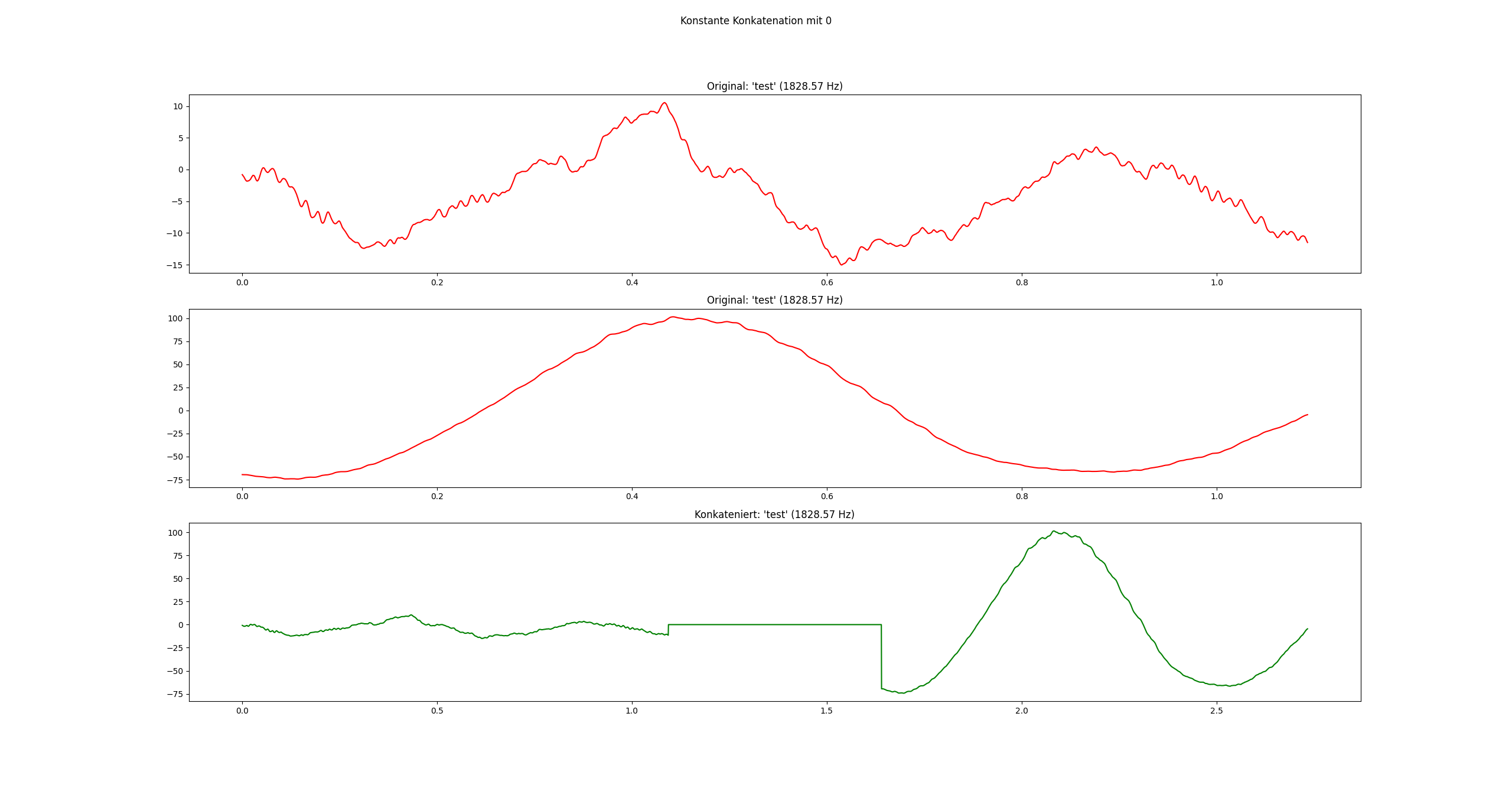

constant Konkatenation

cubic Konkatenation

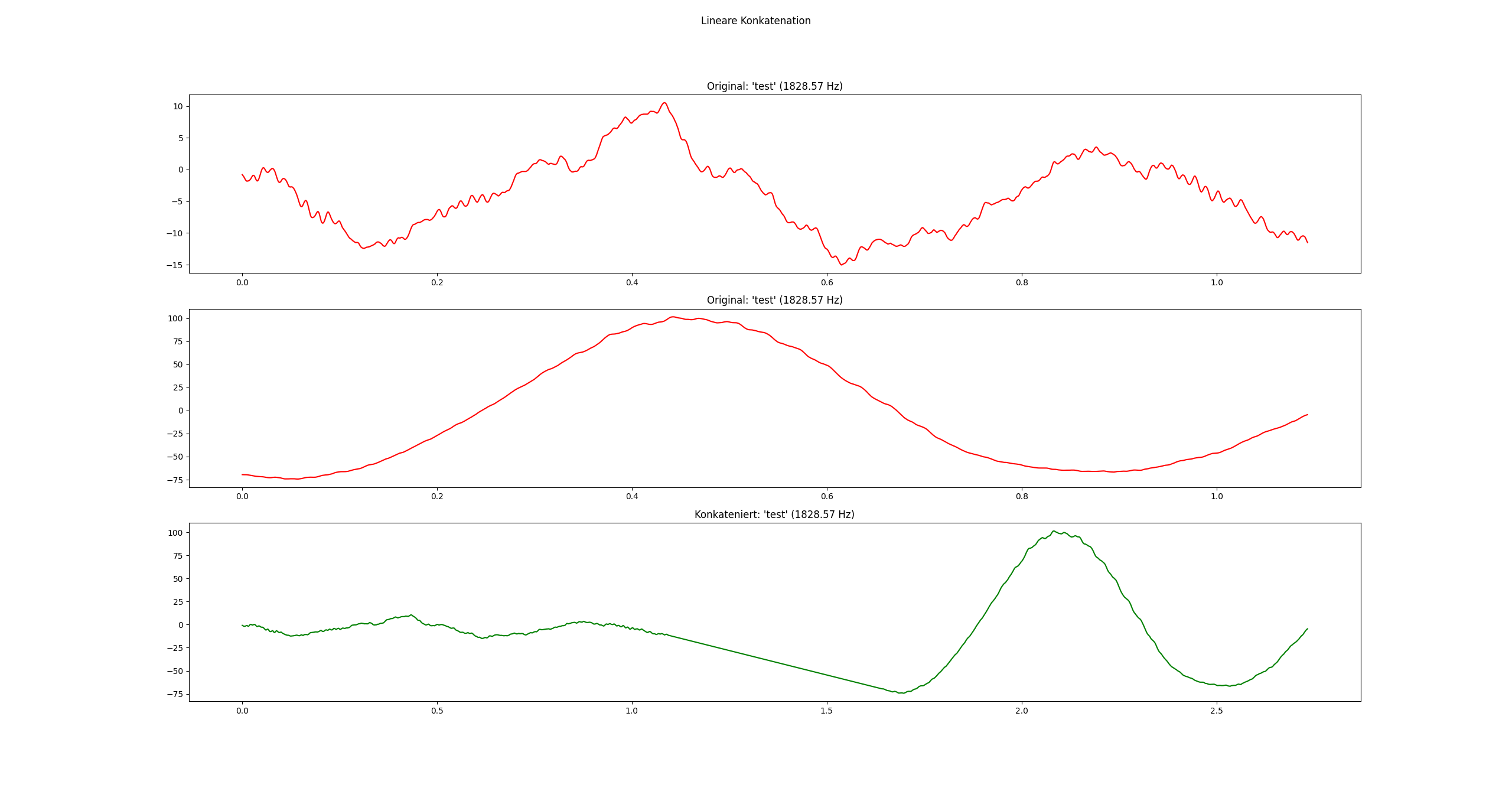

linear Konkatenation

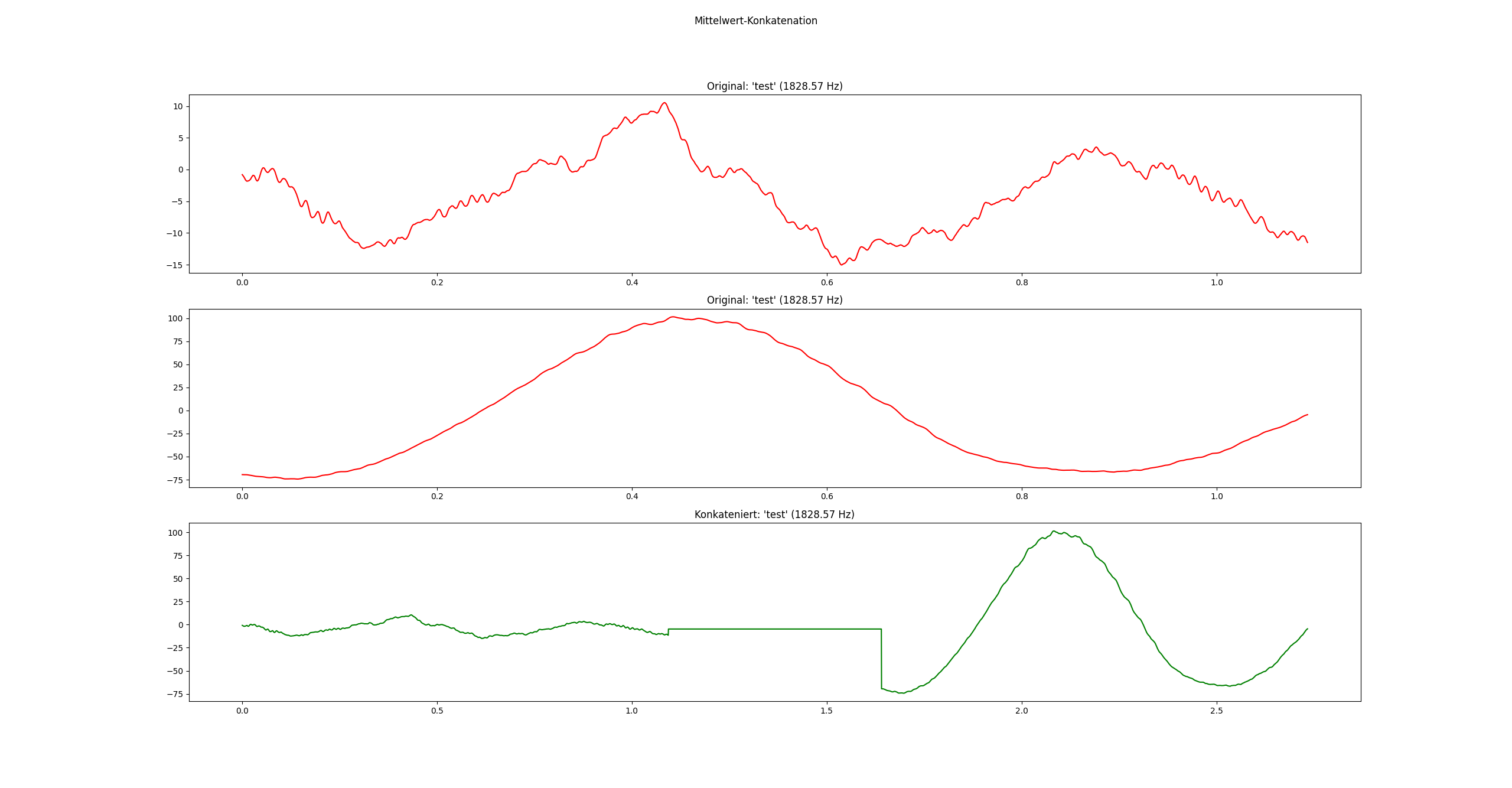

mean Konkatenation

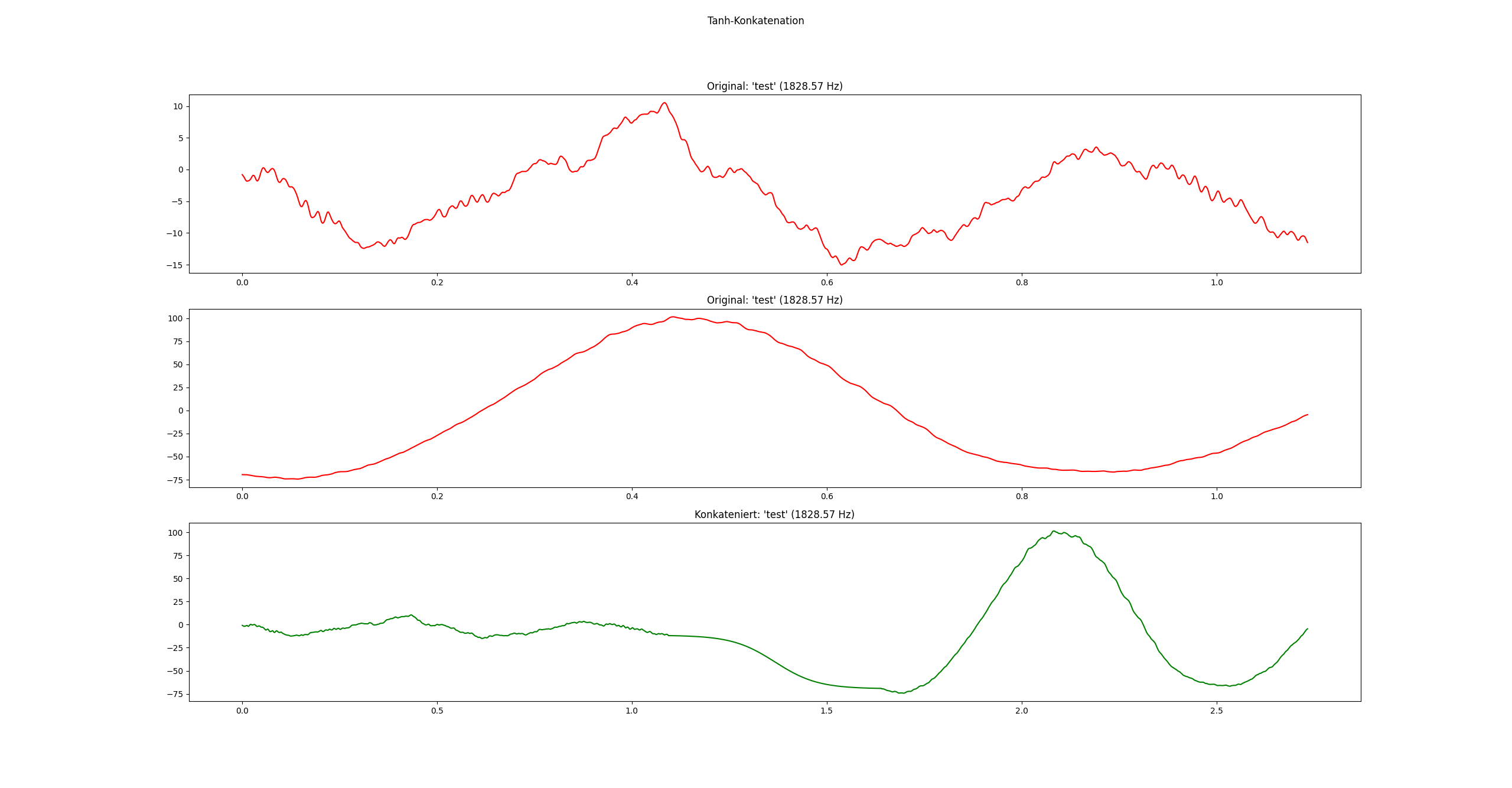

tanh Konkatenation

Entfernen von NoValues

  • Routing Key: NoValueRemoval
  • history-Typ: interpolation
  • Interpoliert alle Novalues eines Messsignals nach der ausgewählten Methode
  • Parameter:
    • channel_name*: Name des zu korrigierenden Kanals
    • data_provider*: Data Provider, der den zu interpolierenden Messkanal bereitstellt
    • method*: Interpolationsmethode (eine aus constant, cubic, linear, mean, tanh, quadratic)
    • value: konstanter Interpolationswert, nur notwendig bei Interpolationsmethode constant
{
    "channel_name": "test_channel",
    "data_provider": { ... },
    "method": "constant" | "cubic" | "linear" | "mean" | "tanh" | "quadratic",
    "value": 5 | null,
    "request_minio_bucket": "request_bucket" | null,
    "result_data_provider_type": "explicit" | "minio" | null,
    "result_minio_bucket": "result_bucket" | null,
    "Guid": "f901f9e9-e205-45aa-831c-46e6761fcf8e" | null
}

{
    "type": "interpolation",
    "method": "quadratic",
    "start": 500,
    "end": 520,
    "value": null
}

Mittelwert-Offsetkorrektur

  • Routing Key: OffsetCorrection.TargetMean
  • history-Typ: offset_correction
  • Korrigiert den Offset eines Messsignals so, dass der Mittelwert des Signals einem Zielwert entspricht.
  • Parameter:
    • channel_name*: Name des zu korrigierenden Kanals
    • data_provider*: Data Provider, der den zu korrigierenden Messkanal bereitstellt
    • target_mean*: Ziel-Mittelwert des Kanals
    • threshold: Grenzwert, den der Unterschied zwischen tatsächlichem Mittelwert und Zielmittelwert überschreiten muss, um die Korrektur durchzuführen (verhindert minimale Änderungen, Default: 0)
{
    "channel_name": "test_channel",
    "data_provider": { ... },
    "target_mean": 0,
    "threshold": 0.1 | null,
    "request_minio_bucket": "request_bucket" | null,
    "result_data_provider_type": "explicit" | "minio" | null,
    "result_minio_bucket": "result_bucket" | null,
    "Guid": "f901f9e9-e205-45aa-831c-46e6761fcf8e" | null
}

{
    "type": "offset_correction",
    "correction_value": 12
}

Beispiel Mittelwert-Offsetkorrektur

Median-Offsetkorrektur

  • Routing Key: OffsetCorrection.TargetMedian
  • history-Typ: offset_correction
  • Korrigiert den Offset eines Messsignals so, dass der Median des Signals einem Zielwert entspricht.
  • Parameter:
    • channel_name*: Name des zu korrigierenden Kanals
    • data_provider*: Data Provider, der den zu korrigierenden Messkanal bereitstellt
    • target_median*: Ziel-Median des Kanals
    • threshold: Grenzwert, den der Unterschied zwischen tatsächlichem Median und Zielmedian überschreiten muss, um die Korrektur durchzuführen (verhindert minimale Änderungen, Default: 0)
{
    "channel_name": "test_channel",
    "data_provider": { ... },
    "target_median": 0,
    "threshold": 0.1 | null,
    "request_minio_bucket": "request_bucket" | null,
    "result_data_provider_type": "explicit" | "minio" | null,
    "result_minio_bucket": "result_bucket" | null,
    "Guid": "f901f9e9-e205-45aa-831c-46e6761fcf8e" | null
}

{
    "type": "offset_correction",
    "correction_value": 12
}

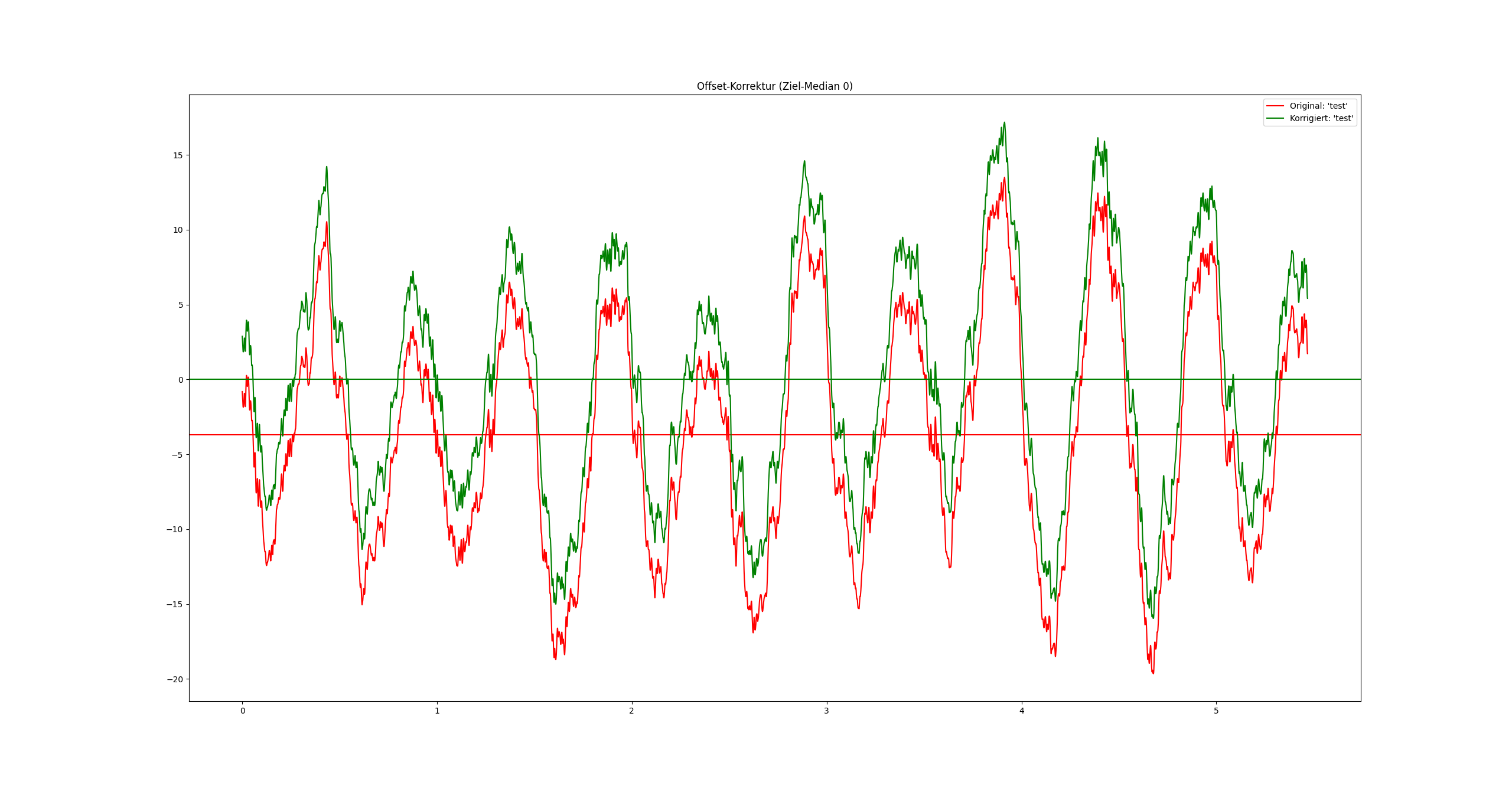

Beispiel Median-Offsetkorrektur

Offsetkorrektur um einen festen Wert

  • Routing Key: OffsetCorrection.CorrectionValue
  • history-Typ: offset_correction
  • Korrigiert den Offset eines Messsignals um einen festen Wert.
  • Parameter:
    • channel_name*: Name des zu korrigierenden Kanals
    • data_provider*: Data Provider, der den zu korrigierenden Messkanal bereitstellt
    • correction_value*: Wert, um den der Kanal offsetkorrigiert werden soll.
{
    "channel_name": "test_channel",
    "data_provider": { ... },
    "correction_value": -2.3,
    "request_minio_bucket": "request_bucket" | null,
    "result_data_provider_type": "explicit" | "minio" | null,
    "result_minio_bucket": "result_bucket" | null,
    "Guid": "f901f9e9-e205-45aa-831c-46e6761fcf8e" | null
}

{
    "type": "offset_correction",
    "correction_value": 12
}

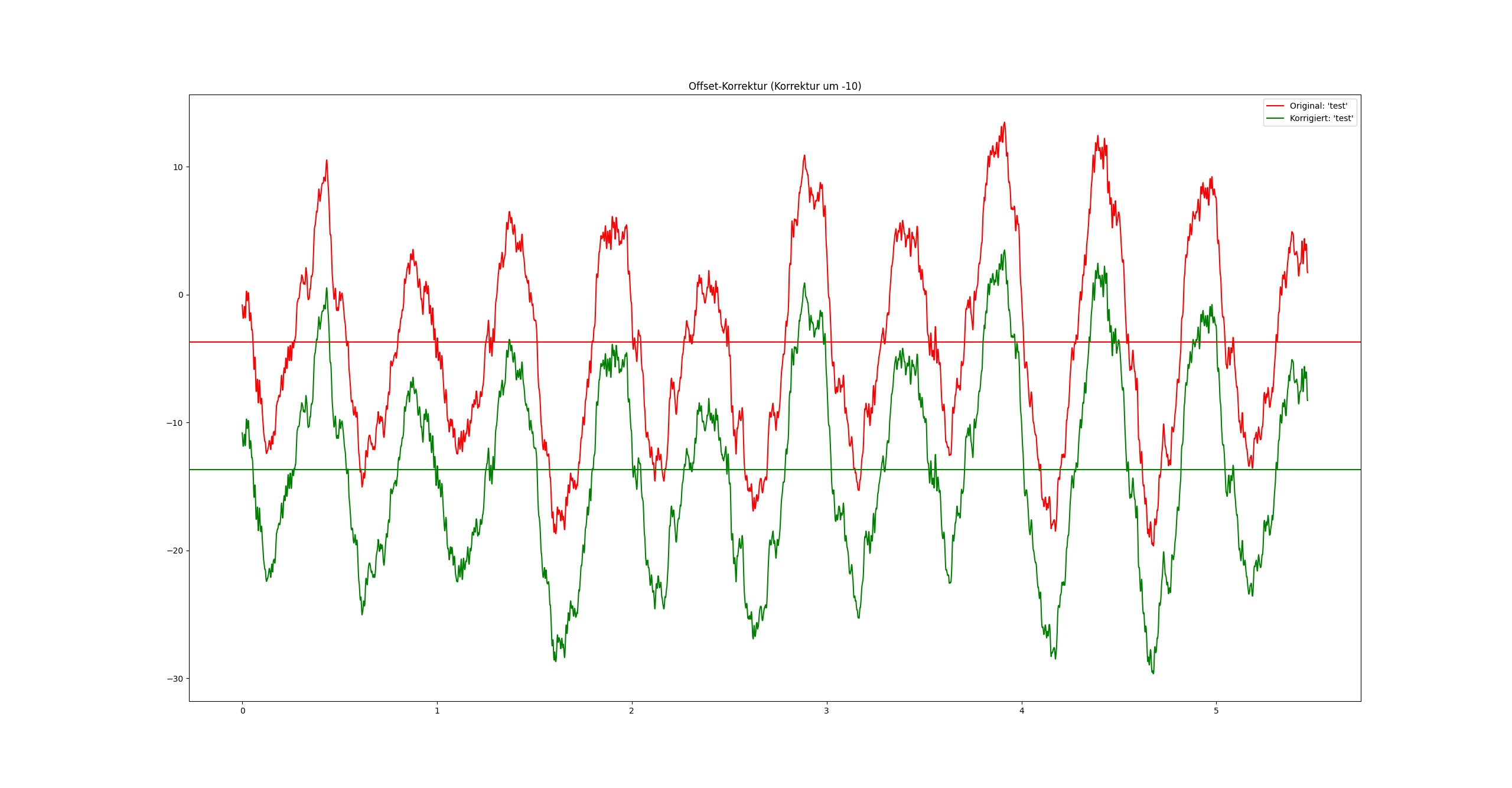

Beispiel Offsetkorrektur um einen festen Wert

Offsetkorrektur mit dem ersten Wert

  • Routing Key: OffsetCorrection.FirstValue
  • history-Typ: offset_correction
  • Korrigiert den Offset eines Messsignals so, dass der erste Wert des korrigierten Kanals 0 ist.
  • Parameter:
    • channel_name*: Name des zu korrigierenden Kanals
    • data_provider*: Data Provider, der den zu korrigierenden Messkanal bereitstellt
{
    "channel_name": "test_channel",
    "data_provider": { ... },
    "request_minio_bucket": "request_bucket" | null,
    "result_data_provider_type": "explicit" | "minio" | null,
    "result_minio_bucket": "result_bucket" | null,
    "Guid": "f901f9e9-e205-45aa-831c-46e6761fcf8e" | null
}

{
    "type": "offset_correction",
    "correction_value": 12
}
